知道：这篇著作华算科技详备先容火焰法合成工夫，包括配景（与湿化学法的优罅隙对比）、要津因素（成粒机理等）、催化商量颗粒性质及转头。读者可学习该工夫旨趣、应用条款与局限，掌捏影响催化剂性能的要津要素，助力在催化剂制备商量鸿沟合理聘用与优化合成设施。

什么是火焰法合成

火焰合成工夫凭借其快速、可限制化合见着力纳米颗粒的能力，成为制造非均相催化剂的设想聘用。该工夫愚弄高温环境、快速冷却和纳米轨范的精湛组分搀和，制备出具有独有物理化学性质的新式催化剂。

与经典湿化学设施比较，火焰法具有显贵上风：它终显然快速一步合成，无需后热管理，无需密集洗涤，减少了组分浸出的风险。此外，火焰合成可终了贯穿坐褥，快速淬火能造成亚稳相，坐褥出与湿化学合成材料比较具有不同性能的催化材料。还可调节催化剂特色，如比名义积。

然则，该工夫也存在一些限制，如合适的先行者体相对崇高，难以坐褥高度结晶和多孔材料，部分前体难以搀和，存在爆炸性先行者体搀和物和不齐备淹没产物等问题。

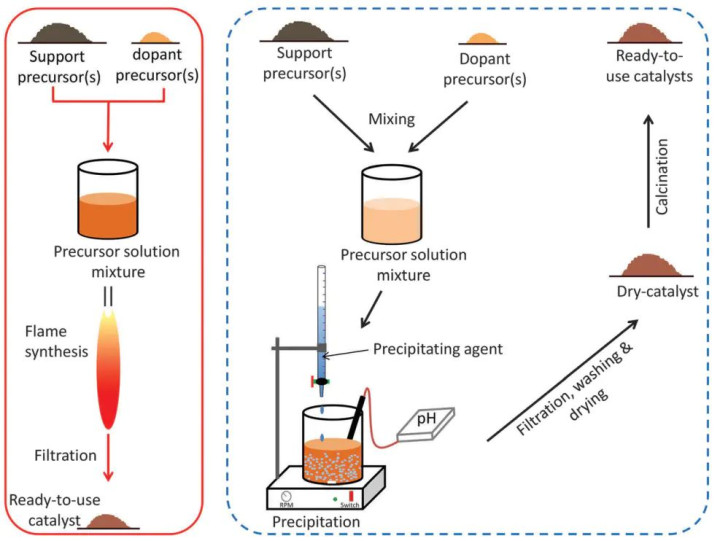

图1比较了经典湿化学制备中的主要技艺传统制备和火焰气溶胶合成之间的显贵区别在于所触及的技艺的数目。湿化学设施时常由各式耗时的技艺构成，而火焰法促进快速一步合成。

图1：火焰合成法与传统湿法（共千里淀法）制备催化剂的比较。DOI：10.1002/anie.202402184

火焰合成法的要津因素

成粒机理

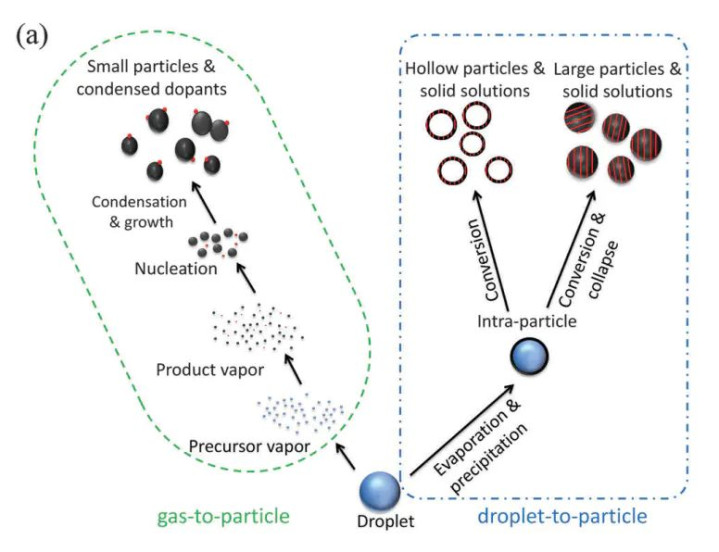

在火焰气溶胶合成经过中，颗粒造成驯顺两条主要道路：分别通过从上至下或从下到上的设施产生颗粒的液滴–颗粒和缓体–颗粒的革新。

如图2，凭证金属先行者体的状况，区别蒸气进料和液体进料火焰合成工艺，进猜度火焰中，通过成核、名义助长和/或冷凝产坐褥物颗粒，所述产物颗粒通过凝结-附聚进一步助长。这么的颗粒是皆集体（化学麇集的低级颗粒）和附聚体（物理麇集的低级颗粒）。它们的状况取决于材料性质和在响应器中的停留时间。

图2：火焰法气溶胶合成经过中可能的颗粒造成路子。

响应器构造

VAFS响应器需使用蒸汽前体，通过本人淹没、氧化或在烃或H2/O2火焰扶持下淹没、氧化来生成纳米颗粒。然则，VAFS面对高老本和蒸发性前体难以获得的挑战，尤其在合成多组分催化剂时，由于金属氧化物前体蒸发性不同，难以终了均匀散播。

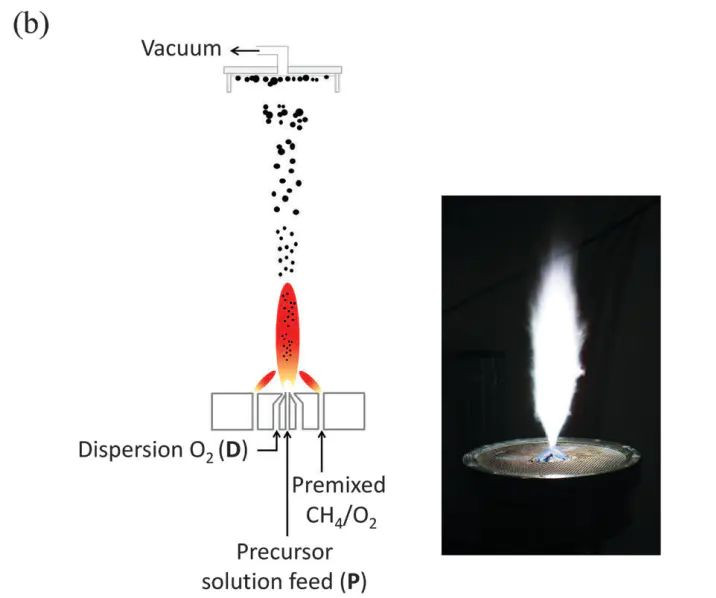

如图3，FSP响应器在中心处通过打针泵等建筑进料前体溶液，愚弄高速气体（如O2）将其分散成细液滴喷雾，经预搀和火焰点火并褂讪淹没，最终造成纳米颗粒，与VAFS同样。

在FSP中，液体前体溶液提供了进步50%的淹没能量。FSP因其能生成尺寸均匀的纳米颗粒且操作紧凑而更受有趣，前提是为特定催化剂找到合适的吸附剂-溶剂组合。

图3：用于纳米颗粒合成的FSP缔造的暗示图以及纳米颗粒坐褥经过中的火焰图片。

催化剂合成的参数

前体浓度、燃料、搀和、氧化剂、夹带、前体/分散体流速比（P/D）和前体溶液构成等工艺参数会影响产物质质，尤其是低级颗粒和微晶尺寸。

气体流速由蒸发器限定，载气流速可调节前体蒸气干预火焰的速度。燃料和氧化剂流速偏激搀和也会影响产物颗粒性质。

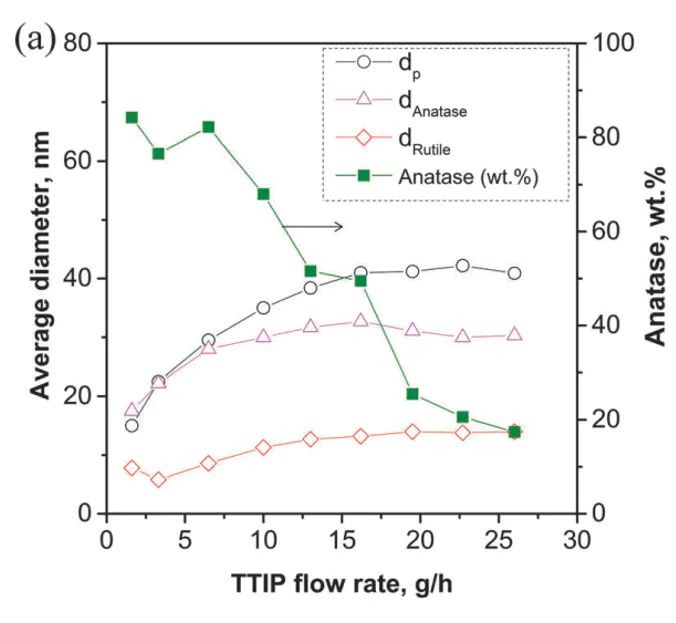

如图4，在CH4、载气（Ar）和O2流速恒定的情况下，异丙醇钛（TTIP）流速对TiO2的平均粒径和TiO2含量有显贵影响。跟着TTIP流速的增多，颗粒和微晶尺寸先增多后趋于褂讪，约在16 g/h时达到均衡。

TTIP流速的增多会提高浓度和火焰温度，加快颗粒助长，但当流速过高时，HJC黄金城官方首页入口颗粒尺寸增长放缓，因为颗粒尺寸越大，需要更长的高温停留时间来烧结。

图4：关于1.6至26 g/h的TTIP流速，在具有2 L min-1O2流速的火焰和置于扩散淹没器（VAFS）。DOI:10.1002/aic.690490707

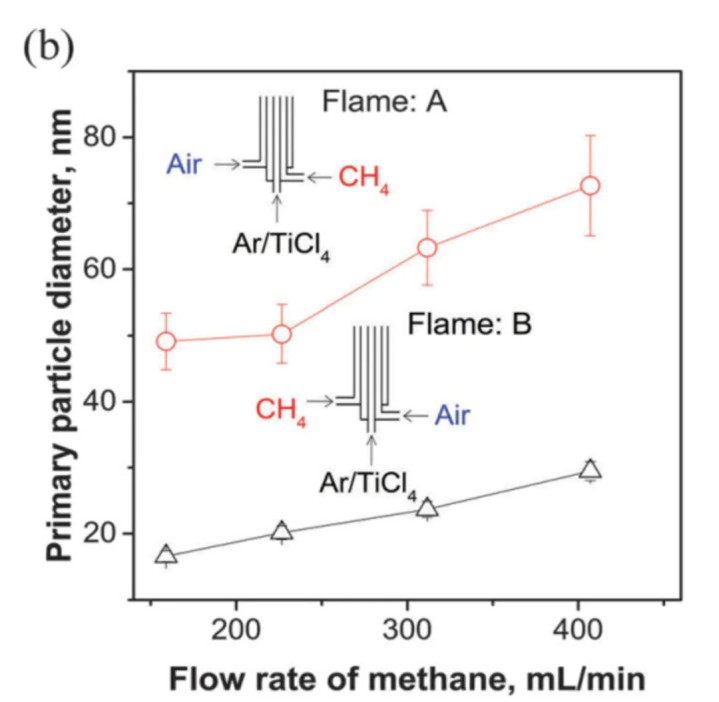

如图5在TiCl4流速为1.6×10-4mol/min时，烃（如CH4）流速和VAFS淹没器树立对TiO2低级粒径的影响。关于两种气体搀和格式（火焰A和B），跟着CH4流速的增多，低级粒径（dp）均增大。

在经典扩散火焰（A）中，新造成的高浓度颗粒在CH4淹没产生的高温下更易聚结，造成的皆集颗粒数目比反向扩散火焰（B）多。而在火焰B中，颗粒在被空气冷却或稀释之前，烧结经过受到扼制，规章与火焰A相背。

图5：在具有两种树立的扩散淹没器（VAFS）中制备的TiO2颗粒的粒径。DOI：10.1016/0032-5910(95)03041-7

温度

温度对火焰制造催化剂的特色有显贵影响。火焰气溶胶合成通过前体淹没产生材料，在响应器中造成激烈的温度散播，举例在SiO2合成火焰中。这些散播高度依赖于工艺参数，如前体身分、溶剂和氧化剂气体（O2/空气），并显贵影响材料的最闭幕构和化学性能。

火焰合成的样品质质

化学身分

化学构成是催化剂筹画的中枢参数。火焰法在元素构成调节中适用性世俗，但受限于先行者体需溶于单一可混溶溶剂，且存在潜在毒性风险（如镍前体在火焰中可能生成四羰基镍），因此需承袭手套箱内制制备。

催化剂纯度至关困难，微量杂质会影响性能。湿法合成技艺繁琐，易引入杂质；而火焰气溶胶合成可制备身分精确、纯度高的材料。

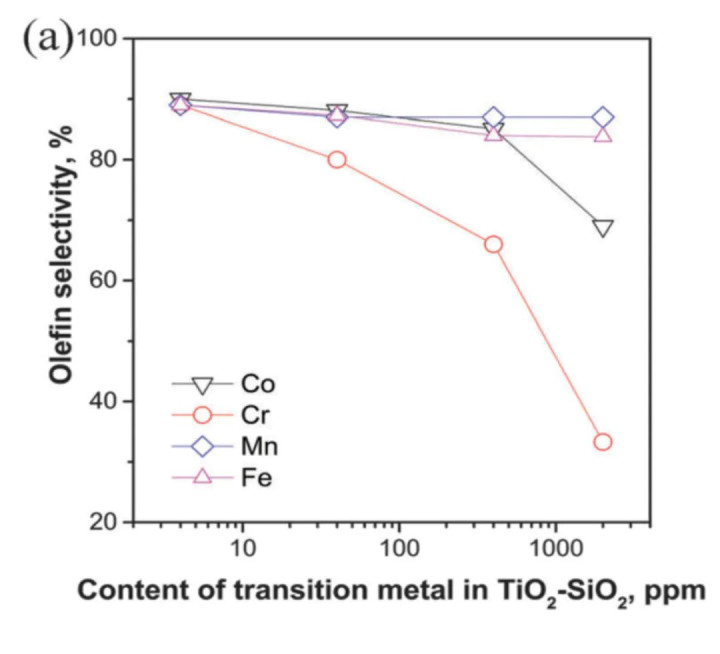

如图6，以TiO2/SiO2环氧化催化剂为例，过渡金属杂质（Co、Cr、Mn、Fe）即使以ppm级添加，也会裁汰环氧化物聘用性；尤其当Cr添加量增至43 ppm 时，烯烃聘用性急剧下落，其原因是Cr浸出至响应液中激发均相催化。

这一征象既体现火焰合成可舒缓终了ppm级掺杂，也进一步突显了催化剂纯度的要津意旨。

图6：过渡金属掺杂的TiO2/SiO2催化剂在环氧化物生成中的聘用性与浓度关系。DOI：10.1039/B207782E

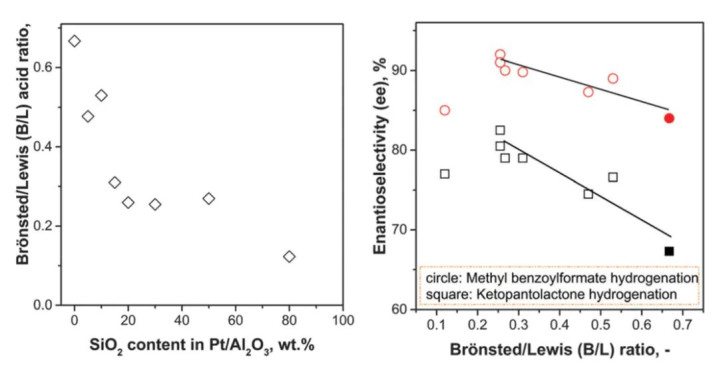

催化剂的酸碱性可通过化学构成调节，时常通过添加酸性或碱性组分，或麇集氧化物造成增强酸性的活性中心。如图7增多Pt/Al2O3中SiO2含量会裁汰Bronsted/路易斯酸中心比（B/L）。B/L的变化径直影响苯甲酰甲酸甲酯和酮基泛酸内酯的加氢响应速度。SiO2-Al2O3负载的Pt催化剂比纯Al2O3负载的Pt催化剂活性更高。

图7：SiO2对Pt/Al2O3催化剂的Bronsted/刘易斯（B/L）比的影响和SiO2对Pt/Al（实心瑰丽）和Pt/Al-Si（空腹瑰丽）的对映聘用性的影响。DOI：10.1016/j.jcat.2010.02.012

多金属体系

多组分材料（如搀和氧化物）因其可定制催化剂性能的后劲，在多种催化响应中备受关爱。火焰喷雾干燥法（FSP）已见效制备了多种高名义积、无孔的搀和金属氧化物纳米粉末。

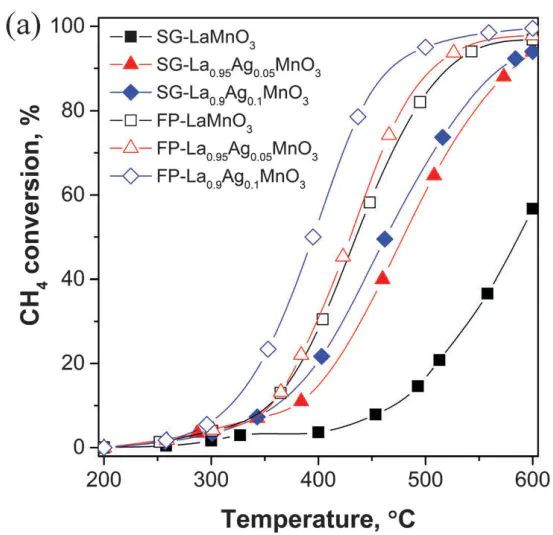

如图8火焰法符合一步快速合成钙钛矿型催化剂，如LaCoO3在甲烷淹没中推崇出优异性能。向钙钛矿结构中添加元素（如LaMnO3中的Ag掺杂）可提高催化活性。

与溶胶–凝胶法比较，火焰法制备的催化剂因高比名义积（SSA）而具有更高的活性。高SSA促进了氧在催化剂骨子与名义之间的快速搬动，提高了氧可用性和再素性。

图8：使用火焰热解和溶胶-凝胶制备的簇新钙钛矿催化剂的催化活性。DOI：10.1039/C0JM01344G

比名义积

很多催化响应受比名义积（SSA）影响。活性金属在骨子状况下名义积低，活性位点少。这些金属在高于其塔曼温度时易烧结，而名义活性位点最困难，因为它们易于响应物战斗。

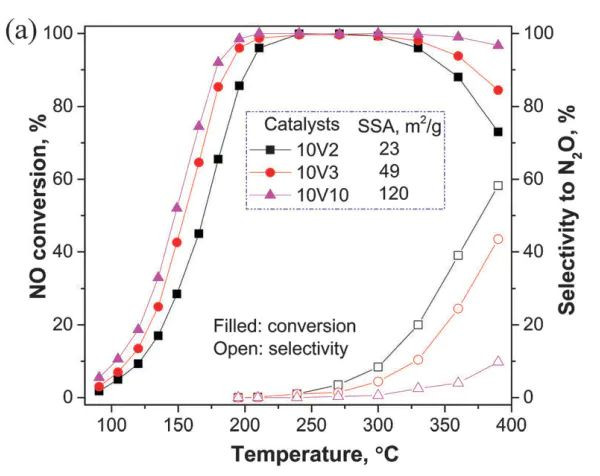

如图9，火焰法制备的V2O5/TiO2是一种用于NH3聘用性催化规复NO的催化剂，在200℃下推崇出高NO革新率（99%）。

图9：V2O5/TiO2的SSA对用NH3聘用性规复NO中的NO革新率（实心瑰丽）和N2O聘用性（空腹瑰丽）的影响。DOI：10.1006/jcat.2000.3073

颗粒尺寸

颗粒尺寸和体式对催化剂性能影响显贵。减小颗粒尺寸可增多活性中心数目，提高催化剂性能。

在10 nm以下粒径时，特定配位原子的统计变化对结构明锐响应影响显贵。然则，限定负载纳米颗粒的尺寸和均匀散播较难，因为颗粒在高温烧结经过中易助长，尤其在湿法万古期高温煅烧中。

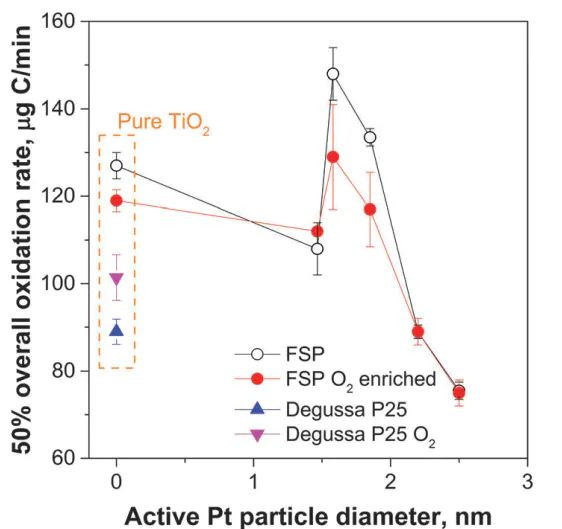

图10展示了Pt粒径对蔗糖矿化的影响。1.6 nm的Pt粒径推崇出最好性能。预料的是，1.4 nm的Pt颗粒在Pt/TiO2中指引的电子效应反而不利，因为其高光电流密度增多了电子-空穴复合。

图10：火焰制备的Pt/TiO2中活性Pt颗粒直径对2000 mg碳（如蔗糖）半衰期的影响黄金城官方网站入口。DOI：10.1016/j.ces.2005.05.037
